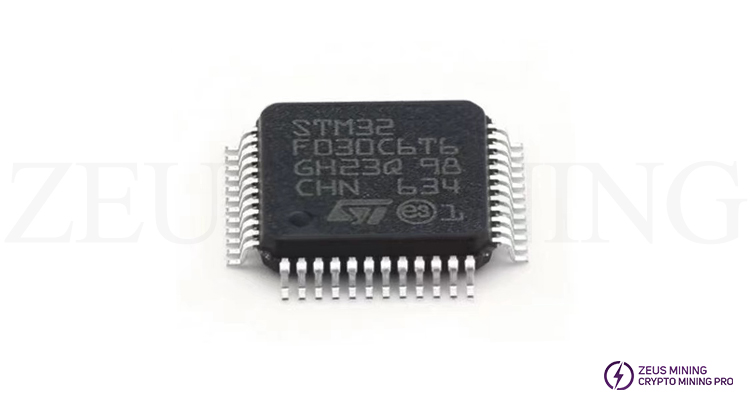

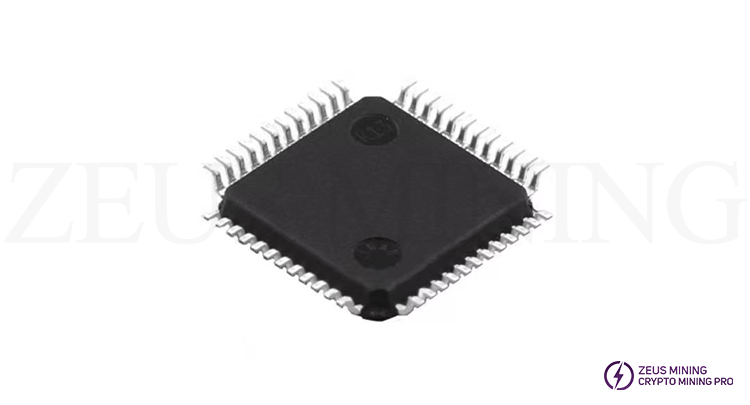

STM32F030C6T6

میکروکنترلرهای STM32F030x یک هسته RISC 32 بیتی ARM Cortex™-M0 با کارایی بالا با سرعت 48 مگاهرتز، حافظه جاسازی شده با سرعت بالا و طیف وسیعی از تجهیزات جانبی و ورودی/خروجی پیشرفته را یکپارچه می کنند. همه دستگاه ها رابط های ارتباطی استاندارد، ADC 12 بیتی، حداکثر شش تایمر 16 بیتی همه منظوره و تایمر PWM کنترل پیشرفته را ارائه می دهند. میکروکنترلرهای STM32F030x در محدوده دمایی -40 تا +85 درجه سانتیگراد با ولتاژ تغذیه بین 2.4 تا 3.6 ولت کار می کنند.

میکروکنترلرهای STM32F030x برای کنترل برنامه‌ها و رابط کاربری، دستگاه‌های دستی، گیرنده‌های A/V، و تلویزیون‌های دیجیتال، لوازم جانبی رایانه شخصی، کنسول‌های بازی، دوچرخه‌های الکترونیکی، لوازم مصرفی، چاپگرها، اسکنرها، سیستم‌های هشدار، دستگاه‌های صوتی تصویری و غیره مناسب هستند. و HVAC.

ویژگی های محصول:

• هسته: CPU ARM® 32 بیتی Cortex™-M0 تا 48 مگاهرتز

• خاطرات

– 16 تا 64 کیلوبایت حافظه فلش

– 4 تا 8 کیلوبایت SRAM با برابری سخت افزار

• واحد محاسبه CRC

• تنظیم مجدد و مدیریت انرژی

– محدوده ولتاژ: 2.4 ولت تا 3.6 ولت

– بازنشانی روشن/خاموش (POR/PDR)

- حالت های کم مصرف: خواب، توقف، آماده به کار

• مدیریت ساعت

– نوسان ساز کریستالی 4 تا 32 مگاهرتز

– اسیلاتور 32 کیلوهرتز برای RTC با کالیبراسیون

– داخلی 8 مگاهرتز RC با گزینه x6 PLL

– نوسان ساز داخلی ۴۰ کیلوهرتز RC

• حداکثر 55 ورودی/خروجی سریع

- همه قابل نگاشت به بردارهای وقفه خارجی

- تا 36 ورودی/خروجی 5 ولت تحمل

• کنترلر DMA 5 کاناله

• 1x 12 بیتی، 1.0 µs ADC (حداکثر 16 کانال)

– محدوده تبدیل: 0 تا 3.6 ولت

– منبع آنالوگ مجزا از 2.4 تا 3.6 ولت

• تا 10 تایمر

– یک تایمر کنترلی پیشرفته 16 بیتی 7 کانالی برای خروجی PWM 6 کاناله با تولید زمان مرگ و توقف اضطراری

- 1 تایمر 16 بیتی، تا 4 IC/OC، می تواند برای رمزگشایی کنترل IR استفاده شود

- یک تایمر 16 بیتی با 2 IC/OC، 1 OCN، تولید زمان مرده و توقف اضطراری

- دو تایمر 16 بیتی، هر کدام با IC/OC و OCN، تولید زمان مرده، توقف اضطراری و گیت مدولاتور برای کنترل IR

- یک تایمر 16 بیتی با 1 IC/OC

- یک تایمر پایه 16 بیتی

- تایمرهای مستقل و نظارت بر سیستم

– تایمر SysTick: شمارشگر 24 بیتی

• RTC تقویم با زنگ هشدار و بیدار شدن دوره ای از توقف/آماده به کار

• رابط ارتباطی

- حداکثر دو رابط I2C: یکی از Fast Mode Plus (1 مگابیت بر ثانیه) با سینک جریان 20 میلی آمپر پشتیبانی می کند.

- حداکثر دو USART که از SPI سنکرون اصلی و کنترل مودم پشتیبانی می کنند. یکی با تشخیص نرخ باد خودکار

- حداکثر دو SPI (18 مگابیت بر ثانیه) با 4 تا 16 فریم بیت قابل برنامه ریزی

• اشکال زدایی سیم سریال (SWD)
