تستر فن ZTW4101A F1 برای Antminer Whatsminer Avalon Innosilicon

تستر سرعت فن F1 / آشکارساز خطای فن / تستر سرعت فن منبع تغذیه / تستر لیزری تاکومتر دیجیتال ZTW4101A

تستر فن های CHINT ZTW4101A و F1 دستگاه هایی هستند که برای تست سرعت فن خنک کننده ماینر ASIC و تعیین اینکه آیا فن خنک کننده به درستی کار می کند استفاده می شود.

تستر فن خنک کننده ماینر Chint ZTW4101A ASIC:

این یک تاکومتر لیزری دیجیتال غیر تماسی است که به دقت دور در دقیقه (RPM)، سرعت سطح و طول را اندازه گیری می کند. مناسب برای تشخیص سرعت فن های خنک کننده ماینر ASIC مانند فن های خنک کننده معدنی Antminer Whatsminer و Avalon.

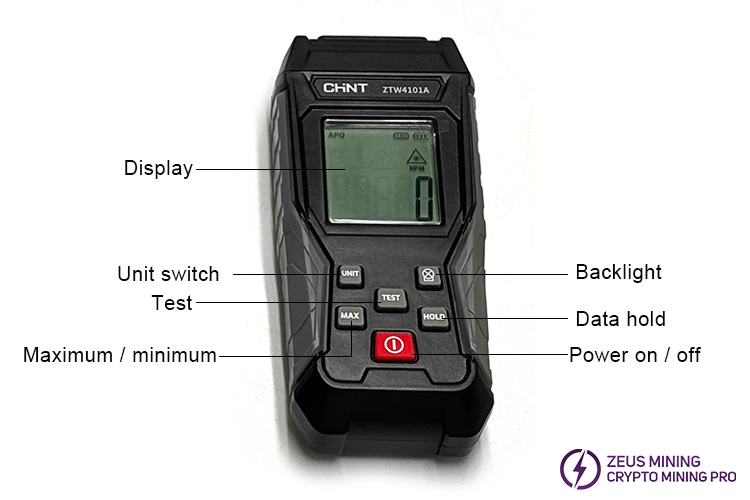

توضیحات رابط:

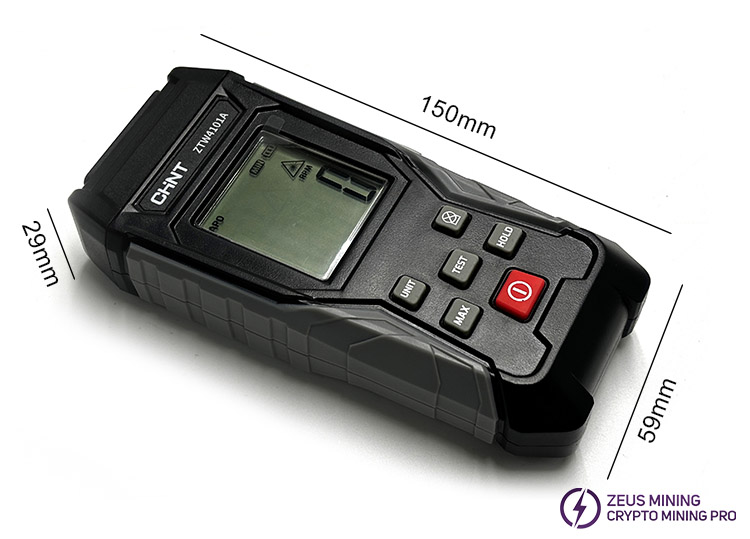

پارامترهای محصول:

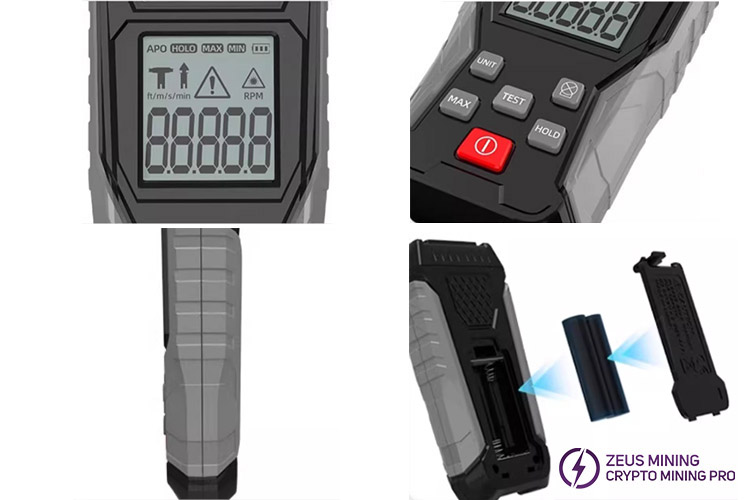

ویژگی محصول:

1) اندازه گیری لیزری بدون تماس.

پاسخ سریع، پایدار و قابل اعتماد است و سرعت لیزر از 3 تا 100000 RPM (دور در دقیقه) متغیر است.

2) حسگر لیزری با حساسیت بالا؛

لنز نوری حرفه ای برای افزایش سرعت و دقت اندازه گیری. 0.8 ثانیه به‌روزرسانی نمونه‌گیری با فرکانس بالا، کلید تضمین پیشرفت اندازه‌گیری است.

3) جبران اندازه گیری ریزپردازنده.

جبران اندازه گیری ریزپردازنده، دقت اندازه گیری و سرعت همگی بهبود یافته اند.

4) صفحه نمایش با نور پس زمینه LCD

معمولاً می تواند در شب کار کند، با صفحه نمایش LCD بزرگ، خوانش دقیق تر، و بصری و واضح است.

5) ضد افت و ضد لغزش، محکم در داخل و خارج؛

کل دستگاه از قطعات الکترونیکی بادوام و باکیفیت ساخته شده است و پوسته آن از پلاستیک سبک وزن و در عین حال بادوام ABS ساخته شده است که طراحی زیبایی دارد.

6) خاموش شدن خودکار پس از 15 دقیقه.

اگر هیچ دکمه ای فشار داده نشود، پس از 15 دقیقه خاموش می شود. هنگامی که باتری کم است، نماد باتری نمایش داده می شود. لطفا به موقع آن را تعویض کنید.

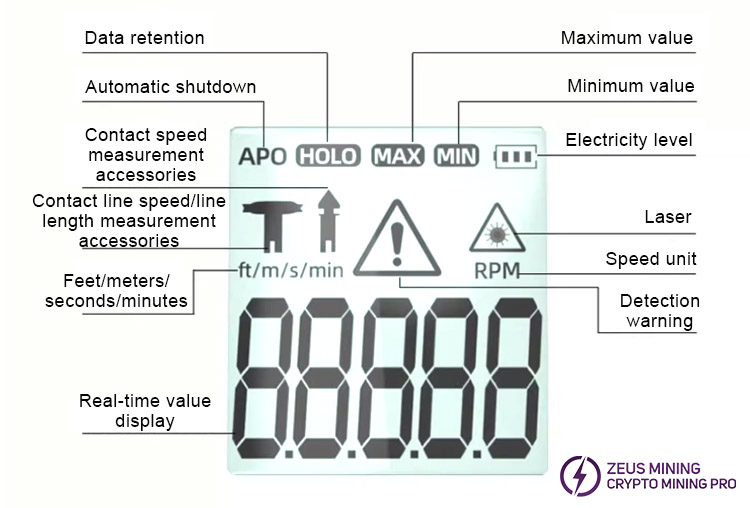

توضیحات صفحه تست:

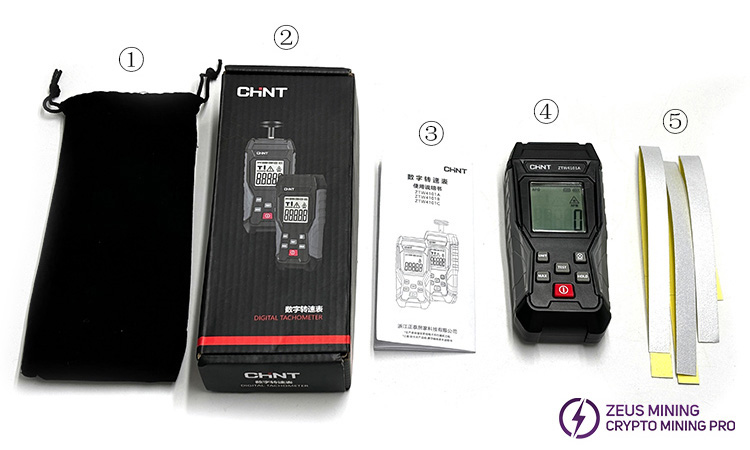

لیست محصولات:

① کیسه فلانل * 1

② جعبه بسته بندی رنگی * 1

③ راهنمای دستورالعمل * 1

④ سرعت سنج دیجیتال * 1

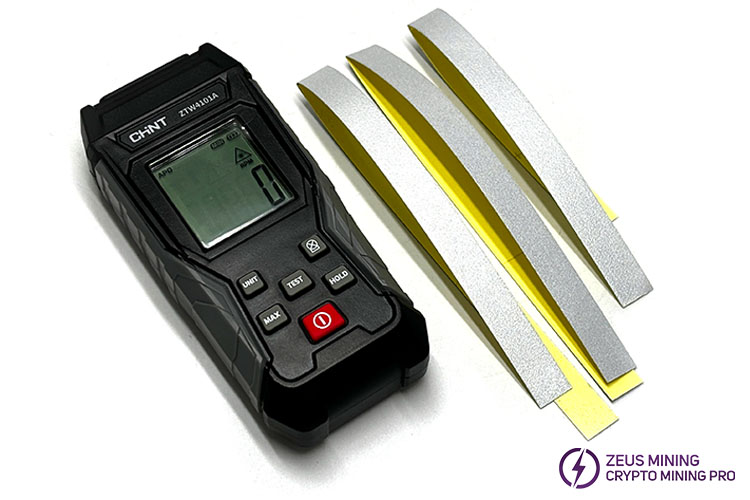

⑤ کاغذ انعکاسی * 3

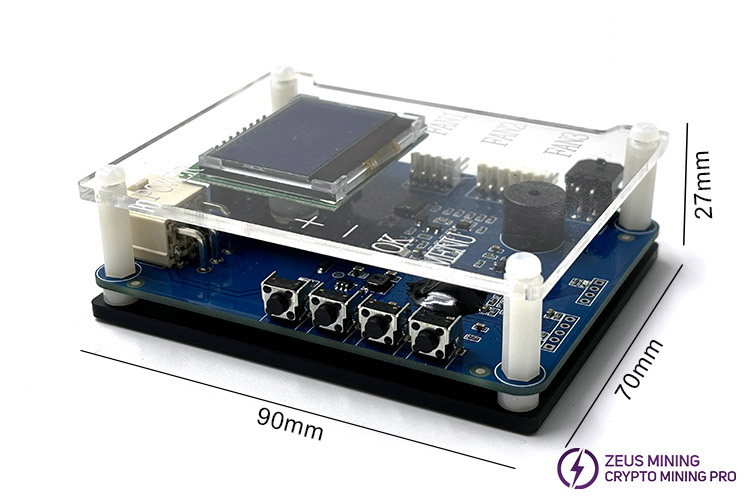

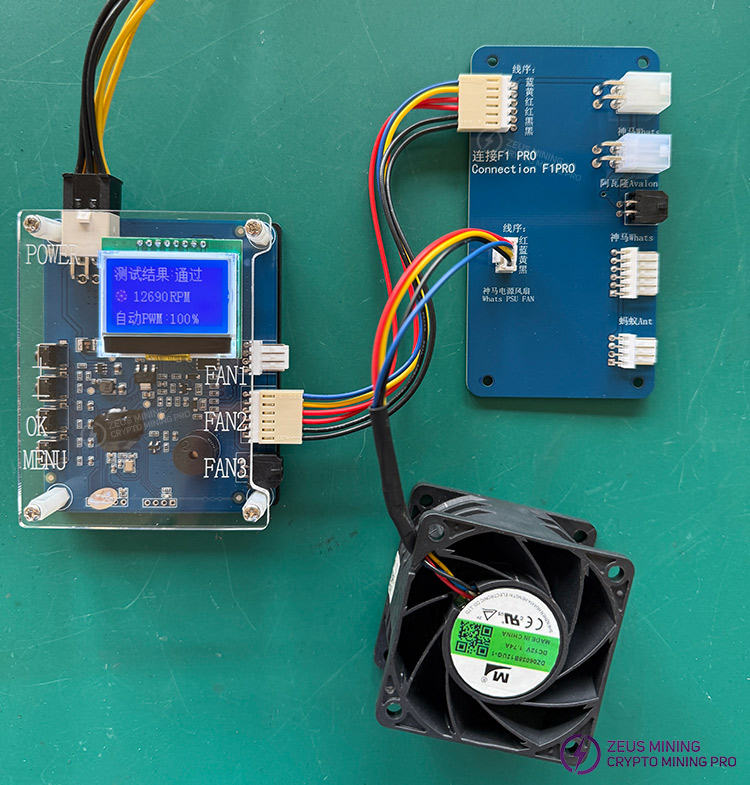

تستر فن F1:

F1 تستر فن ماینر می تواند اکثر فن های 4 سیمه و 6 سیم PWM را با ولتاژ کاری DC 12 ولت موجود در بازار آزمایش کند. این برای Antminer، Whatsminer، Innosilicon، Avalon و سایر ماینرها مناسب است. با عملکرد تشخیص استاندارد تست سرعت فن، نتایج آزمایش مستقیماً روی صفحه نمایش داده می شود، که دیدن اینکه آیا سرعت فن در حد استاندارد است یا خیر، راحت و شهودی می کند. PWM به دو حالت خودکار و حالت دستی تقسیم می شود و کاربر می تواند حالت تست را خودسرانه تغییر دهد. زبان مادری به دو دسته چینی و انگلیسی تقسیم می شود که کاربر می تواند آزادانه آنها را تغییر دهد. رابط عملکرد ساده و قابل درک است که کارایی کار کاربر را تا حد زیادی بهبود می بخشد.

توضیحات رابط تستر:

بخش رابط:

قسمت دکمه:

شرح نتیجه آزمایش:

Fail: نشان می دهد که سرعت فن غیرعادی است و استاندارد را برآورده نمی کند.

Pass: نشان می دهد که سرعت فن نرمال و مطابق با استاندارد است.

دستورالعمل استفاده:

توضیحات رابط کاربری:

1. نتیجه آزمایش پس از اتصال فن (معتبر زمانی که حالت فعلی "Auto" باشد، و حالت "Manual" نتیجه تست را می بندد).

2. سرعت بلادرنگ فن تحت آزمایش.

3. تنظیم سرعت فن، هنگامی که PWM = 100٪، فن با سرعت کامل کار می کند. هنگامی که PWM = 50٪، فن با سرعت 50٪ کار می کند. هنگامی که PWM = 10٪، فن با سرعت کمتری کار می کند.

توضیح منو و عملکرد:

در رابط کاربری، دکمه "MENU" را یک بار فشار دهید تا وارد منو شوید، دکمه "+" یا "-" را برای تنظیم پارامترها فشار دهید و دکمه "OK" را فشار دهید تا تنظیمات پس از تنظیم ذخیره شود. پس از ورود به منو، دکمه "MENU" را فشار دهید تا گزینه ها تغییر کنند. وقتی گزینه "Device SN:" است، دوباره "MENU" را فشار دهید تا به رابط کاربری بازگردید.

1. حالت فعلی: (حالت تنظیم سرعت فن) دارای دو گزینه اتوماتیک و دستی می باشد. حالت خودکار می تواند به سرعت سرعت فن را به صورت مرحله ای آزمایش کند. محدوده تنظیم PWM حالت دستی از 10-100٪ است که برای راندن یک فن غیر متعارف مناسب است (بخشی از فن هسته ای با کاهش PWM سرعت را افزایش می دهد و زمانی که PWM کاهش می یابد سرعت کاهش می یابد. افزایش یافت). لازم به ذکر است که پس از تغییر حالت دستی، عملکرد تست صلاحیت سرعت فن خاموش خواهد شد.

2. تست واجد شرایط سرعت فن: این گزینه در حالت تست خودکار معتبر است. پس از روشن کردن آن، سرعت فن شناسایی شده را در محدوده زمانی تست خودکار تنظیم شده نمونه برداری و مقایسه می کند. هنگامی که زمان تست به پایان می رسد، اگر سرعت فن کمتر از سرعت تنظیم شده توسط کاربر باشد، اگر سرعت تست واجد شرایط نیست، بوق دو بار به طور مداوم بوق می زند و "test result" در رابط کاربری به عنوان "failure" نمایش داده می شود. اگر سرعت فن وصل شده و زمان راه‌اندازی به پارامترهای تعیین‌شده توسط کاربر برسد، واجد شرایط است، بوق یک بار بوق می‌زند، "Test Result" روی رابط به‌عنوان "Passed" نمایش داده می‌شود.

3. زمان تست خودکار: به معنای زمان مورد نیاز برای رسیدن یک فن از 0 دور در دقیقه به 6000 دور در دقیقه پس از روشن شدن است. زمان مورد نیاز برای اندازه های مختلف فن نیز متفاوت است. زمان را می توان با توجه به وضعیت واقعی تنظیم کرد (واحد تعدیل ثانیه است) و تنظیم زمان تست معقول می تواند به طور موثری کارایی تست فن را بهبود بخشد. هنگام تست یک فن که به طور معمول کار می کند، صفحه نمایش نیز خرابی را نشان می دهد. می توانید سعی کنید زمان تست خودکار را افزایش دهید و OK را فشار دهید تا پس از تنظیم ذخیره شود.

4. سرعت تست: فن Nidec12038 (Antminer) را به عنوان مثال در نظر بگیرید، سرعت فن واجد شرایط باید 6000RPM یا بالاتر باشد، می توانیم پارامتر "test speed" را در این گزینه روی "6000" تنظیم کنیم. برای تنظیم سریع پارامتر می توانید دو کلید "+" یا "-" را برای مدت طولانی فشار دهید.

5. زبان: متن نمایش داده شده توسط دستگاه دارای دو زبان چینی و انگلیسی است.

6. صدا: هنگامی که پارامتر "ON" است، کاربر دکمه را فشار می دهد و متناظر وجود خواهد داشت اشاره صوت، و نتیجه تست فن نیز دارای یک خواهد بود اشاره صوت. هنگامی که پارامتر "OFF" است، کل دستگاه در حالت بی صدا است.

7. بازیابی برق: به مدت زمانی که طول می کشد تا منبع تغذیه فن پس از فشار کوتاه دکمه "MENU" بازیابی شود. تنظیم پیش فرض 10 ثانیه است. شما می توانید پارامترهای بهینه را با توجه به نیازهای آزمایشی واقعی تنظیم کنید.

سایر دستورالعمل ها:

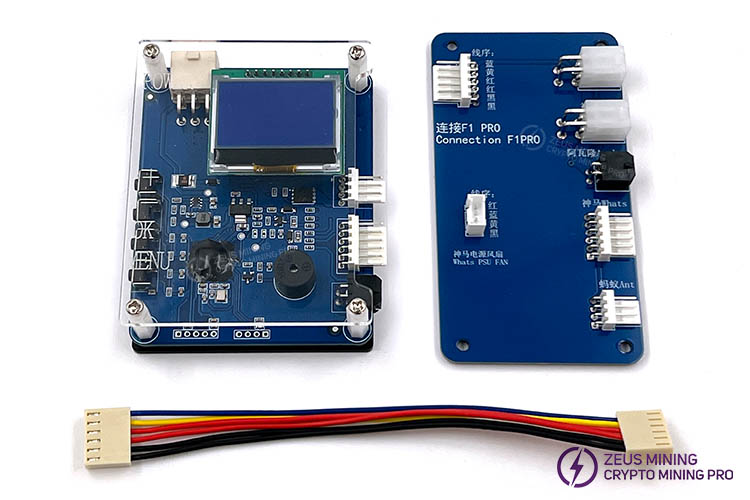

به دلیل فضای محدود روی برد مدار تستر، فقط سوکت رابط مشترک فن نصب شده است. اگر دانش مدار حرفه ای دارید، می توانید رابط تست را مطابق با تعریف پین زیر گسترش دهید.

تعریف پین سوکت فن:

PWM: سیگنال کنترل سرعت فن

SPEED: سیگنال اندازه گیری سرعت فن

+12 ولت: قطب مثبت فن

GND: قطب منفی فن

نکته: هنگام تست فن ماینر، لازم است جریان هوا از جلو و پشت فن بدون مانع باشد. در غیر این صورت، حتی یک فن خوب نیز ممکن است هنگام آزمایش از کار بیفتد.
