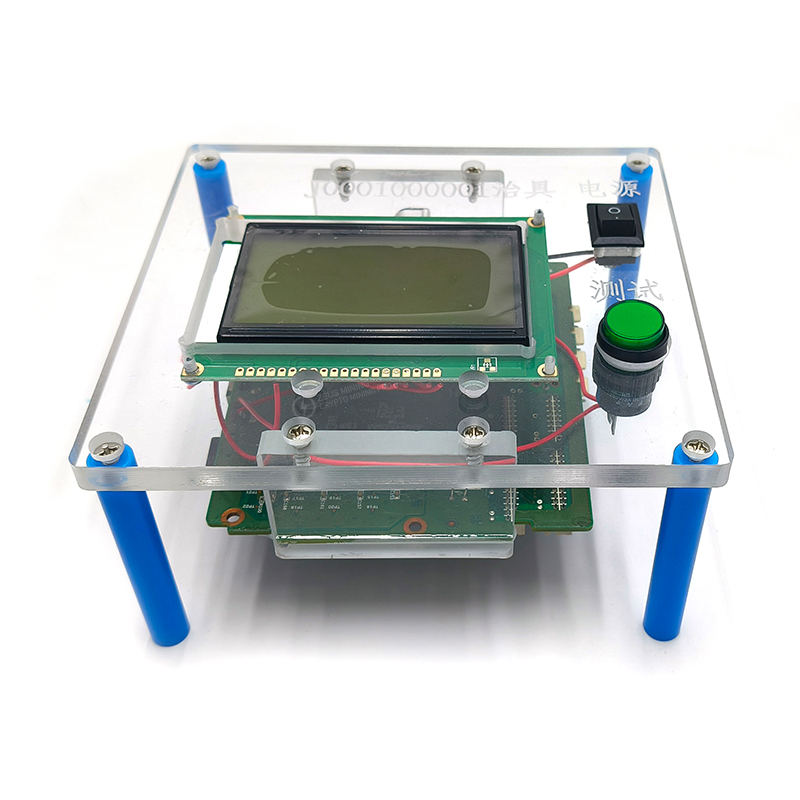

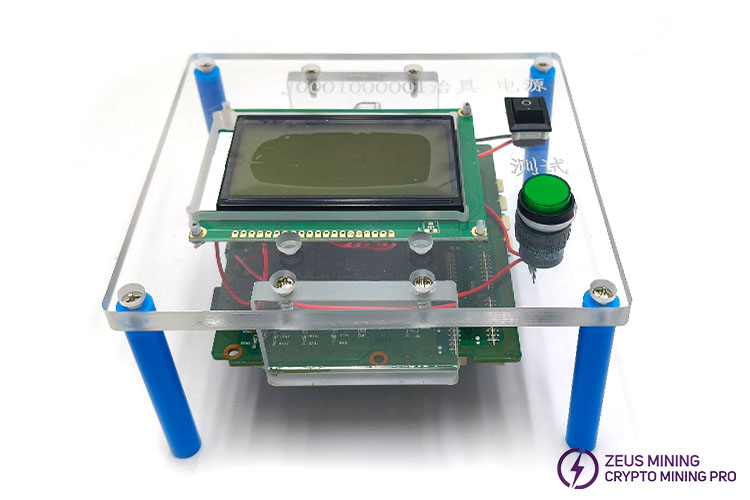

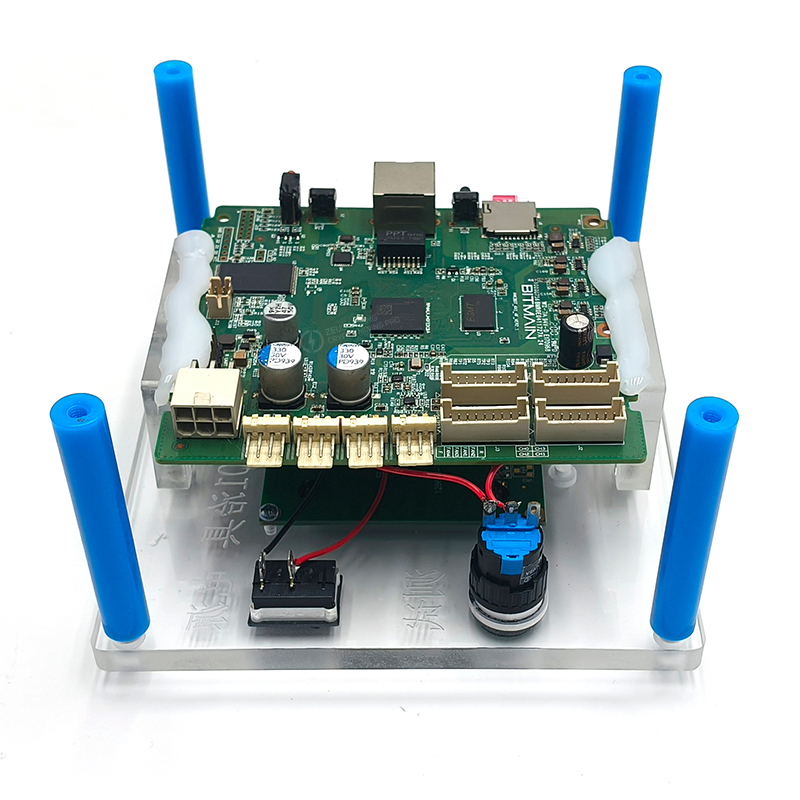

Antminer یونیورسال تراشه فیکسچر فیکسچر تست

فیکسچر تراشه های Antminer / فیکسچر تست Antminer / تستر هشبورد / جیگ تست چند منظوره

این جیگ تست جهانی Antminer برای تست وضعیت تراشه ASIC برد هش استفاده می شود روی Antminer S21، KA3، HS3، K7، D7، L7، S19k Pro، S19XP، S19 XP Hyd، S19 Pro، T19 Hyd، S19 Hyd، S19j Pro، S19j، S19+، S19j Pro+، T19، S19، S19i، S17، S17 S17، S17 Pro، T17+، T17e، T17، S15، T15، Z15، S11، S9se، S9k، S9j، S9i، T9+، T9، Z9، Z9mini، S9 و غیره. برای کمک به ما در یافتن دقیقاً کدام تراشه آسیب دیده، به ما در تعویض و تعمیر آسان برد هش کمک می کند.

فروش تستر هشبورد یونیورسال Antminer با کیفیت بالا.

مزیت:

1. استفاده با کیفیت بالا و حرفه ای؛

2. می تواند به سرعت تراشه معیوب را پیدا کند.

3. دقیق و کارآمد، تا حد زیادی کاهش زمان بازرسی.

4. جیگ تست Antminer یک ابزار ضروری برای نگهداری ماینر است.

5. قسمت منبع تغذیه فیکسچر تست عایق بندی شده است تا از آسیب ناشی از لمس تصادفی در طول فرآیند تست جلوگیری شود.

لطفاً هنگام ارسال سفارش خود، به کارکنان فروش اطلاع دهید که چه نوع کارت TF (کارت داده تست) را نیاز دارید. اگر مدل مشخص نشده باشد، کارت TF تست S17 را به صورت پیش فرض ارسال می کنیم و می توانید در آینده کارت تست مدل مورد نیاز را جایگزین کنید.

نمودار پورت اتصال (مشابه نسل قبلی):

① رابط کارت TF

② رابط منبع تغذیه 12 ولت حلقه ای شکل

③ رابط خط داده را تست کنید

④ رابط خط تنظیم ولتاژ (در هنگام آزمایش ماشین معدن ترکیبی استفاده می شود)

⑤ رابط USB-TTL

⑥ کانکتور برق ماینر 12 ولت

لطفا توجه داشته باشید:

با توجه به دسته های مختلف تولید، برخی از بردهای مدار اتصالات 3 پین ندارند. بنابراین، کابل USB به TTL باید مستقیماً به برد مدار لحیم شود. برای جلوگیری از پاره شدن کابل ها در بازرسی گمرکی، کابل ها به طور پیش فرض لحیم نمی شوند. مشتریان باید پس از دریافت تستر، آنها را به صورت خودجوشکاری کنند.

ترتیب خط:

R=سبز

UART=مشکی

T=سفید

قرمز = متصل نیست.

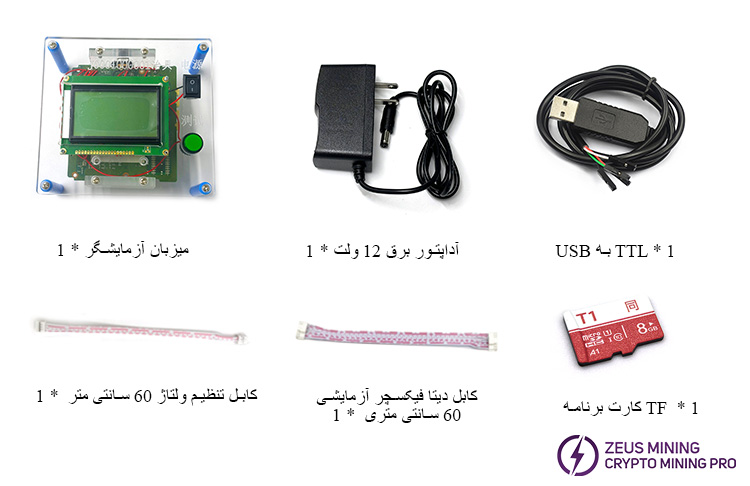

لوازم جانبی حمل:

① USB - مبدل TTL

② کارت برنامه TF (پیش فرض S19 است)

③ آداپتور برق (برای تست ماینر ترکیبی قابل استفاده نیست)

④ خط تنظیم ولتاژ منبع تغذیه

⑤ کابل داده را تست کنید

اقدامات احتیاطی برای استفاده از تستر هشبورد Antminer به شرح زیر است:

1. اگر می خواهید نسخه های مختلف ماینر تخته هش را امتحان کنید، فقط برنامه کارت TF مربوطه را تغییر دهید. ما به طور پیش فرض کارت های برنامه S19 TF را ارسال می کنیم.

اگر نیاز به آزمایش یک ماینر با رابط IO 24 پین دارید (مانند T9 و T9+)، باید یک آداپتور اضافی اضافه کنید:

برد آداپتور تست Antminer T9+

دو روش برای استفاده و اتصال دستگاه تست فیکسچر تراشه جهانی Antminer وجود دارد:

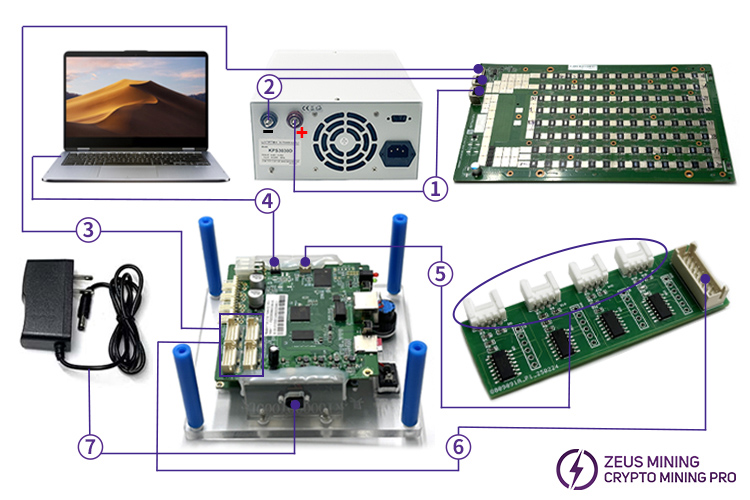

روش اول:

① و ② کابل برق گیره تمساح قرمز و سیاه: به ترتیب الکترودهای مثبت و منفی دستگاه تست و برد هش را وصل کنید.

③ کابل فیکسچر تست: به فیکسچر تست و برد هش متصل است.

④ کابل تنظیم ولتاژ 4 پین: به منبع تغذیه اصلی Antminer و فیکسچر متصل است.

⑤ کابل USB به TTL: متصل به تستر و کامپیوتر.

⑥ رابط تغذیه 12 ولت: برای تامین برق دستگاه استفاده می شود.

ما همچنین باید یک اضافی (پایه خنک کننده هش برد 1800 RPM آماده کنیم تا به هش برد کمک کند گرما را دفع کند.

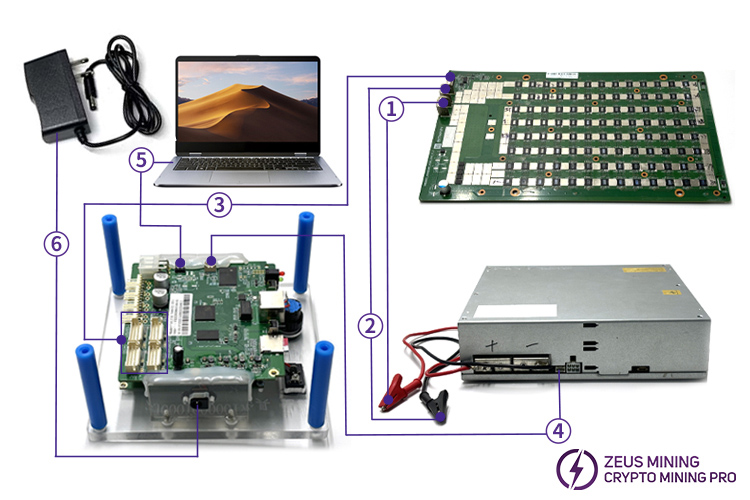

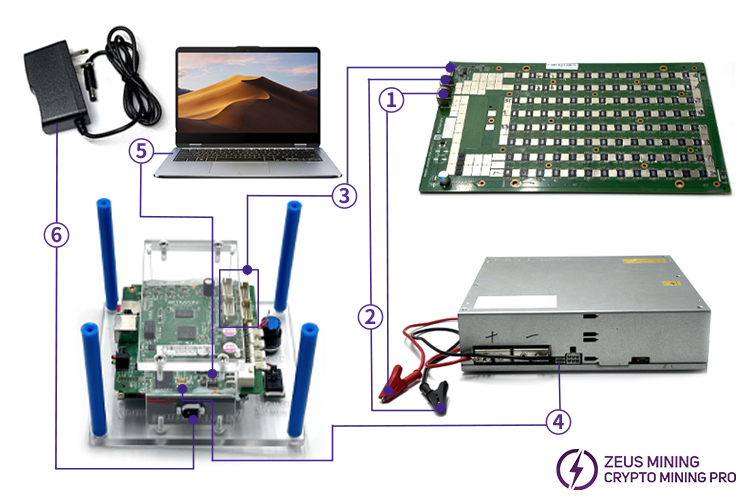

روش دوم:

① و ② کابل برق گیره تمساح قرمز و سیاه: به ترتیب الکترودهای مثبت و منفی دستگاه تست و برد هش را وصل کنید.

③ کابل فیکسچر تست: به فیکسچر تست و برد هش متصل است.

④ کابل USB به TTL: متصل به تستر و کامپیوتر.

⑤ کابل تنظیم ولتاژ 4 پین: به تخته تنظیم ولتاژ تستر Antminer و فیکسچر متصل است.

⑥ رابط داده های دستگاه تست: به برد تنظیم کننده ولتاژ تستر Antminer متصل است.

⑦ رابط تغذیه 12 ولت: برای تامین برق دستگاه استفاده می شود.

همچنین باید یک پایه خنک کننده هش برد 1800RPM، یک منبع تغذیه DC پرقدرت KPS30100D، یک برد تنظیم کننده ولتاژ تستر Antminer و یک کابل برق گیره تمساح 6 میلی متری آماده کنیم.

1) پایه خنک کننده هش برد 1800RPM برای کمک به هش برد برای دفع گرما استفاده می شود.

2) منبع تغذیه DC با قدرت بالا KPS30100D برای کمک به منبع تغذیه برد هش استفاده می شود.

3) برد تنظیم ولتاژ تستر Antminer برای رد شدن از فیکسچر تست برای تشخیص نسخه PSU استفاده می شود و دیگر نیازی به استفاده از منبع تغذیه اصلی نیست.

4) کابل برق گیره تمساح 6 میلی متری برای اتصال پاور KPS30100D و هش برد استفاده می شود.

لطفا برای استفاده به مقالات زیر مراجعه کنید:

نسخه جدید کتابچه راهنمای تجهیزات تست چند منظوره

به: کارت داده TF فیکسچر تست Antminer کلیک کنید

نسخه جدید فیکسچر تست همان روش اتصال نسل قبل را دارد، بنابراین ما نسخه جدیدی از آموزش اتصال را ایجاد نکردیم. لطفا به روش اتصال محصول نسل قبل مراجعه کنید. آنها یکسان هستند.

مهم:

اگر تستر به دلایل زیر آسیب دیده باشد، خدمات پس از فروش ارائه نمی دهیم:

1. آسیب به تستر ناشی از اتصال به رابط شبکه برد کنترل اصلی تستر.

2. رابط فن روی برد کنترل اصلی فیکسچر آزمایشی قابل استفاده نیست. اگر تستر به دلیل استفاده غیرمجاز آسیب ببیند، ما خدمات پس از فروش ارائه نمی دهیم.
