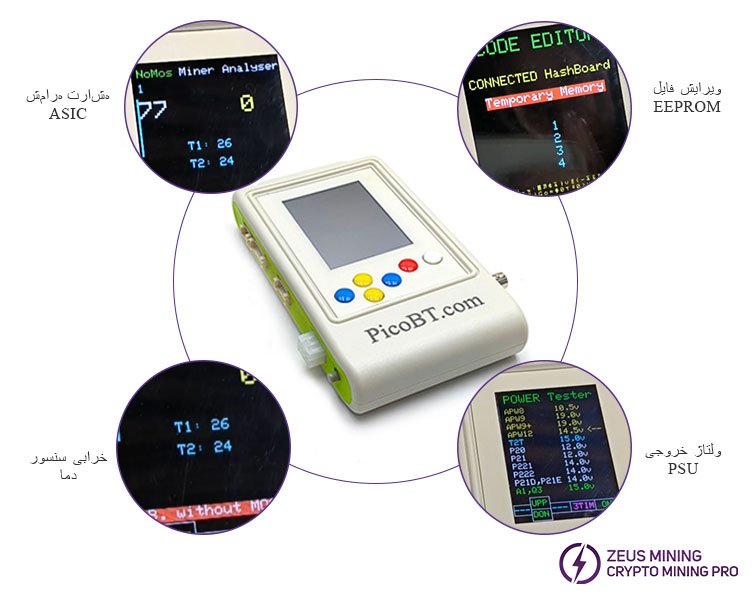

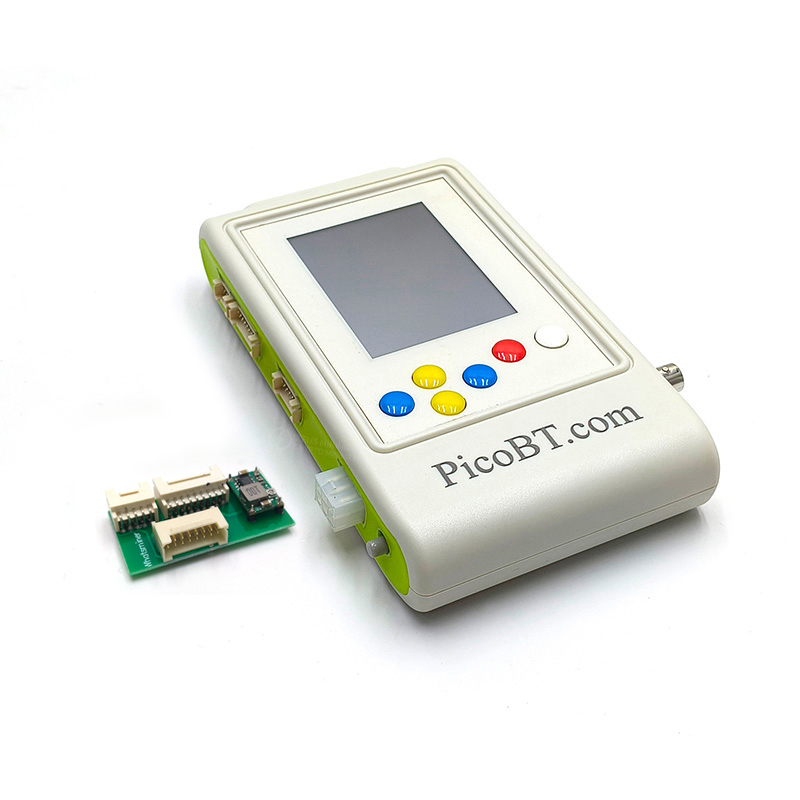

تستر برد هش چند منظوره PicoBT

PicoBT یک تستر ماینر حرفه ای است که می تواند بیش از 88 هش برد و 20 مدل قدرت ماینر مانند Innosilicon، Whatsminer، Antminer، Aixin، Cheetah و Dragon را تشخیص و تعمیر کند.

در مقایسه با تسترهای ماینر سنتی، تستر PicoBT دارای ویژگی های منحصر به فردی است که می تواند زمان عیب یابی در قطعات کوچک معیوب را حداقل تا 10 برابر کاهش دهد و دقت تشخیص را تا 4 برابر افزایش دهد. علاوه بر این، یک ابزار تعمیر و نگهداری است که ویرایشگر و تستر EEPROM را یکپارچه می کند.

یادآوری گرم: لطفاً سعی نکنید برنامه تستر را کرک کنید. هنگامی که برنامه مورد حمله قرار می گیرد، جیگ به طور خودکار قفل می شود و باعث می شود که جیگ قابل استفاده نباشد. ZEUS MINING مسئولیتی ندارد.

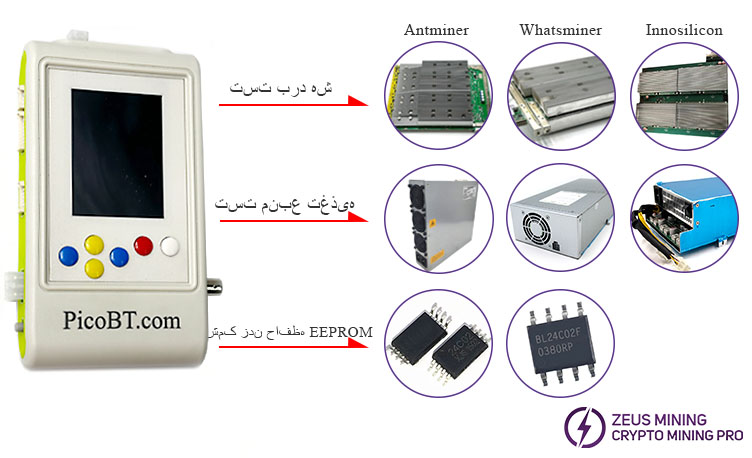

طیف گسترده ای از مدل های پشتیبانی شده:

• بیش از 88 مدل هش برد از جمله Antminer، Innosilicon، Whatsminer و غیره:

انت ماینر: S9, S9i, S9j, S9k, S9se, T9+, L3+, T17, T17+, T17e, T17pro, S17, S17+, S17e, S17pro, S11, T19, S19, S19pro S19j, S19pro S19j, S19, S19, S19, S19, S19, S19, , , S19Hydro, S19JPRONoPic, S19XP, S19AL, S19+, S19i, S19PROHydro+, S19PRO+, S19JPRO+, KA3, L7, S7, D7, K7, S15, T15;

Innosilicon: T1، T2، T3، T3+، S3، S3+، T3H، A4، A4+، A6، A6+، T2T، T2T+، T2Ti، T2Ts، T2Tz، T2Tzs، T2Tzu، T2Tza، T2Th، T2Ths، T2Ths، T2Ths، T2Th T2Ths+، T2Thm+، T2Thf+، T2Thl+، L1، L2، L2HU، L2HF، L2HL، L2HS، T1H؛

WhatsMiner: M3V1، M3V2، M20، M20s، M21، M21s، M30s، M30s+، M30s++، M31s، M31s+، M32، M32s، M50، M50s؛

Aixin، Cheetah، Aladdin و Dragon: A1، Q3، F1، S5، T1.

• پشتیبانی از تست بیش از 20 مدل منبع تغذیه:

Innosilicon: G1138, G1240, G1266, G1286, G1306, QB2412-B, QB2412-C

Whatsminer: P21, P20, P21e, P21d, P221, P222C

Antminer: APW8، APW9، APW9+، APW12.

Aixin، Cheetah: TT240015P، HQ2500-A02

• EEPROM Flash و ویرایشگر:

Antminer (S11، سری 17) و هش برد Whatsminer.

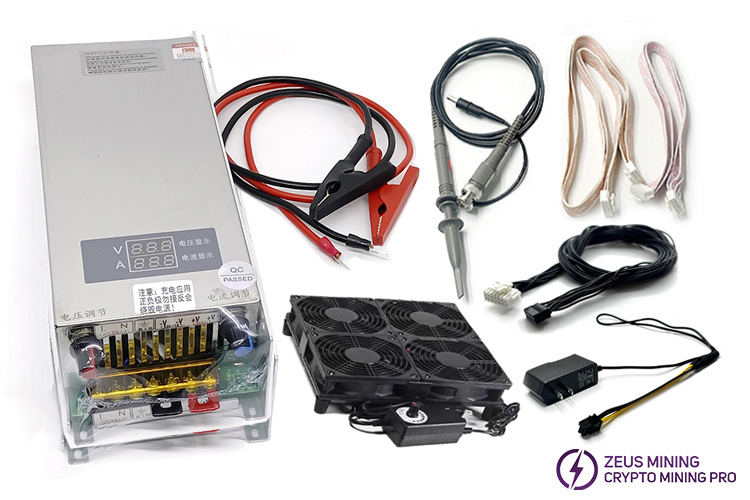

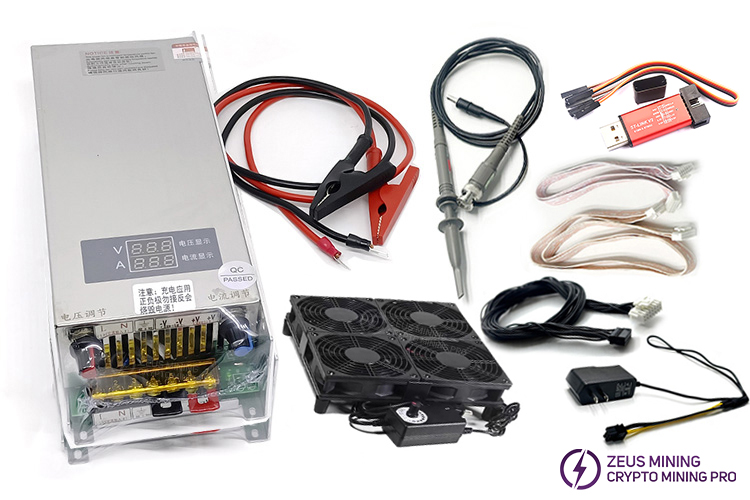

فیکسچر تست PICOBT را بخرید و ما به شما یک پروب اسیلوسکوپ اضافی و 3 کابل جگ تست می دهیم. خوش آمدید برای خرید.

کیت پروب اسیلوسکوپ P6020

کابل فیکسچر تست 9*2 60cm

خط داده Whatsminer

کابل فیکسچر تست Innosilicon 7*2 60cm

علاوه بر این، تستر باید با یک منبع تغذیه DC با توان بالا WANPTEK استفاده شود که برای اکثر بردهای هش ماینر مناسب است.

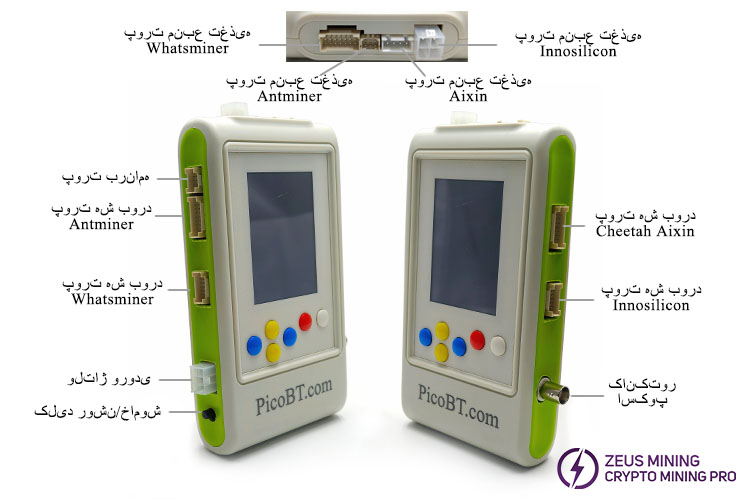

شرح پورت تستر:

مزایای محصول تستر PicoBT:

• مدل ها: 88 مدل برد هش و 20 مدل PSU هوشمند را تنها با یک تستر جهانی و شماره سریال برد هش همگام سازی کنید.

• سرعت و دقت: با تستر PicoBT، هر گونه آسیب برد هش و تراشه های سالم را می توان 10 برابر سریعتر تشخیص داد. سرعت تشخیص سریع و دقیق است.

• فعال کردن PSU: این تستر علاوه بر عیب یابی با هش بردها، می تواند بیش از 20 مدل منبع تغذیه هوشمند را عیب یابی کند.

• ویرایشگر EEPROM: می تواند هش بردها را با شماره سریال های مختلف داخل ماینر همگام کند تا شماره سریال همه هش بردها یکسان باشد تا ماشین ماینینگ بتواند به طور عادی شروع به کار کرده و کار کند. این برای هش بردهای Antminer S9se، S9k، S11، سری 17، هش بردهای سری 19 و همه هش بردهای Whatsminer مناسب است. نیازی به اتصال منبع تغذیه به هش برد نیست و نیازی به کامپیوتر نیست.

• تطبیق پذیری: امکان تست هش ها با دقت و حالت های مختلف برای تشخیص تراشه های ضعیف علاوه بر تراشه های سالم و شکسته. علاوه بر این، قابلیت‌های تست PSU هوشمند نیازی به رایانه ندارد و PicoBT را به یک تستر جهانی منحصر به فرد تبدیل می‌کند.

نحوه استفاده از تستر PicoBT:

ابتدا هش برد، منبع تغذیه و تستر را وصل کنید. اثر اتصال به شرح زیر است:

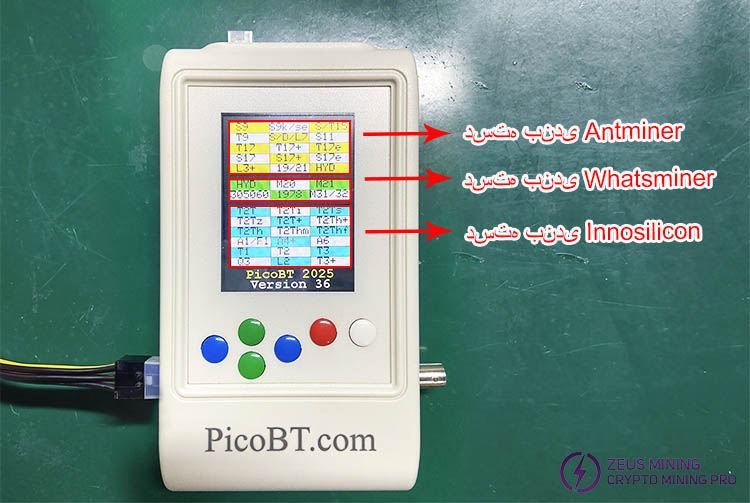

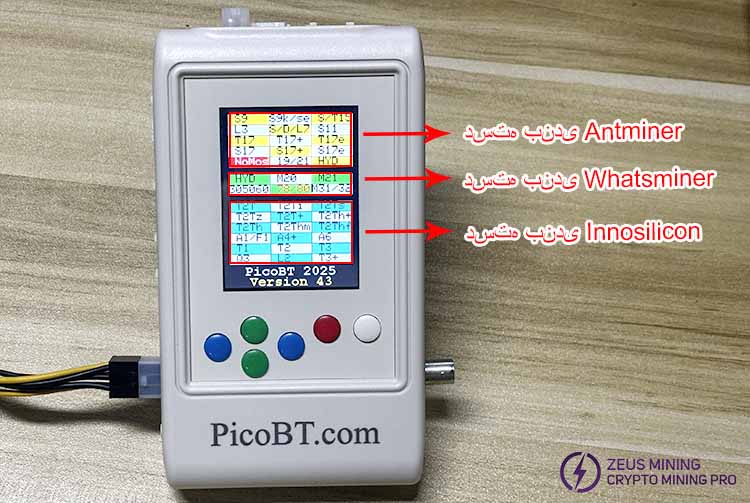

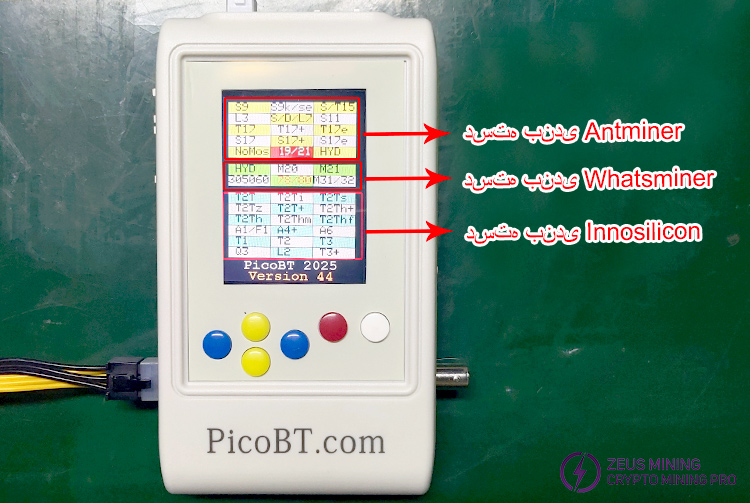

وارد حالت تستر برد هش شوید، سپس کلید روشن/خاموش را فشار دهید و صفحه انتخاب هش برد را مطابق شکل زیر مشاهده خواهید کرد:

این تست برد هش S17 را به عنوان مثال در نظر می گیرد. پس از انتخاب گزینه S17، کلید سفید را فشار دهید تا وارد صفحه تستر S17 شوید. در این زمان، صفحه نام هش برد انتخاب شده را مانند شکل زیر نمایش می دهد:

خط آبی نازک روی صفحه Note2 نشان می دهد که از کدام رابط تستر باید برای اتصال به هش برد انتخابی استفاده شود. Note3 روش کار کلیدهای مختلف را نشان می دهد.

نحوه استفاده از تستر جهانی PicoBT برای آزمایش هش برد Antminer S9:

توابع کلیدی خاص به شرح زیر است:

PSU: دکمه PSU را فشار دهید تا S17 PSU (APW9 با 19 ولت) فعال شود، برای اتصال تستر و PSU باید از کابل PSU استفاده کنید.

MOD: با فشار دادن دکمه MOD حالت تست را انتخاب کنید. S17 دارای 2 حالت تست است: حالت 1 و حالت 2.

ONE: اگر این دکمه را تغییر دهید، به 999 تغییر می کند. این به این معنی است که چند بار می خواهید هش برد را آزمایش کنید. یک بار یا 999 بار تکرار کنید.

PIC: اگر این دکمه را تغییر دهید، تبدیل به PC0 و PC1 می شود. اگر PC0 انتخاب شده باشد، تستر میکروکنترلر PIC را در برد هش فعال می‌کند، ماسفت را در برد هش روشن می‌کند و جریان را به برد هش می‌دهد. در این حالت، سیگنال RST در 0v در برد هش باقی می ماند. اگر PC1 انتخاب شود، میکروکنترلر PIC در برد هش فعال می شود، اما سیگنال RST بالا باقی می ماند (1.8 ولت در نقطه آزمایش). اگر PIC را انتخاب کنید، ماسفت را در هش برد خاموش می کند.

Note: اگر PC0 یا PC1 را انتخاب کردید، هش برد را با گزینه 999 تست کنید. PIC هش برد انتخابی تا زمانی که آن را تست کنید روشن می شود. در غیر این صورت، PIC برای هر تست روشن و خاموش می شود.

Back: اگر دکمه بازگشت را فشار دهید، به صفحه ای که در آن هش برد را انتخاب کرده اید باز می گردید.

TEST: پس از تنظیم گزینه های PSU، MOD و ONE، می توانید دکمه TEST را فشار دهید تا تست شود.هیئت هش.

پس از تست هش برد، نتایج تست زیر را روی صفحه مشاهده خواهید کرد:

Note 4: نشان می دهد که تستر چند بار هش برد را آزمایش کرده است.

Note 5: نشان می دهد که هش برد انتخابی در شرایط سالم چند تراشه باید داشته باشد.

Note 6: نشان می دهد که تستر چند تراشه سالم از اولین ASIC تا جلو شناسایی کرده است.

Note 7: نشان می دهد که اسیلوسکوپ چند تراشه سالم را از آخرین ASIC تا نقطه آزمایش سیگنال معکوس هر تراشه ای که توسط پروب اسیلوسکوپ متصل شده است شناسایی کرده است.

آموزش فعال سازی فیکسچر تست PicoBT

لطفاً مراحل زیر را برای فعال کردن صحیح فیکسچر تست PicoBT دنبال کنید:

1. یک سر کابل DuPont را در "② SWCLK"، "④ SWDIO"، "⑤ or ⑥ GND"، "⑨ یا ⑩ 5.0V" برنامه نویس وارد کنید.

2. نرم افزار STM32 ST-LINK Utility را دانلود کرده و بر روی کامپیوتر نصب کنید.

3. برنامه نویس ST-LINK V2 را در رایانه قرار دهید و سپس سر دیگر کابل Dupont را به پایه های SWDIO، SWCLK، GND و 5 ولت فیکسچر آزمایشی وصل کنید.

4. روی نماد در نرم افزار STM32 ST-LINK Utility کلیک کنید تا اتصال دستگاه تست شروع شود.

5. برای شروع بارگیری سیستم عامل جدید (با فرمت Hex) روی نماد کلیک کنید.

6. برای شروع برنامه نویسی روی نماد کلیک کنید. وقتی "OK" روی رابط نرم افزار STM32 ST-LINK Utility ظاهر می شود، به این معنی است که دستگاه تست با موفقیت فعال شده است. در این زمان، تستر نیز راه اندازی مجدد خواهد شد.
