Avalon دستگاه تست سری 8 9

تجهیزات تست Avalon 8 9 10/تستر Avalon سری A8/میز تست Avalon

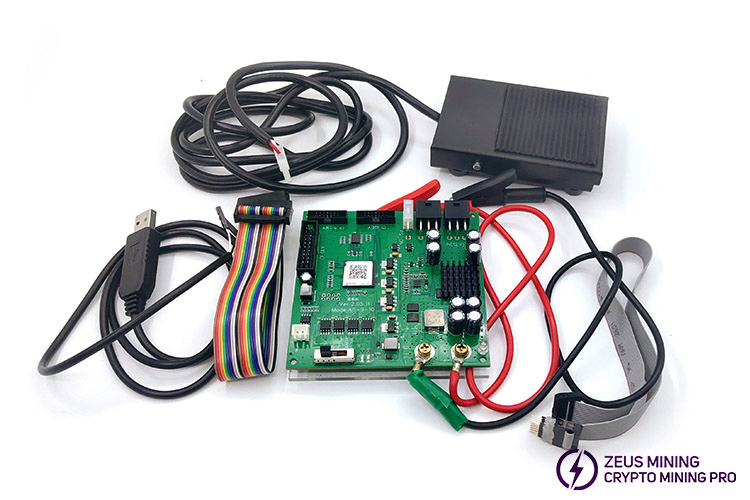

پایه تست Avalon سری 8/9/10 برای تست Avalon ماینر A821 A841 A851 A852; A920 A921; A910 A911; A1066 A1047 (توجه: A1066Pro را نمی توان با این فیکسچر آزمایش کرد) وضعیت تراشه ASIC برد هش. به ما کمک کنید تا دریابیم که آسیب تراشه ASIC در کدام ناحیه است و مشکل را به طور مستقیم‌تر پیدا کنیم می‌توانیم برد هش را با دقت و سرعت برطرف کنیم.

لطفاً قبل از استفاده از این جیگ مقدمه زیر را به دقت بخوانید. عملکرد نامناسب به راحتی می تواند باعث سوختن جیگ و هش برد شود.

① چراغ LED سفید: نشان می دهد که آیا منبع تغذیه خروجی وجود دارد یا خیر. اگر چراغ روشن باشد به این معنی است که ولتاژ خروجی وجود دارد و اگر چراغ روشن نباشد به این معنی است که ولتاژ خروجی وجود ندارد.

② OUT+ (کلیپ قرمز): خروجی مثبت است، دو ولتاژ 10 ولت و 12 ولت وجود دارد، میزان ولتاژ خروجی توسط سوئیچ حالت کنترل می شود. سری های A8* و A9* هر دو خروجی 10 ولت هستند و سری A10* دارای خروجی 12 ولت هستند. قبل از اتصال گیره به برد، مطمئن شوید که آیا سوئیچ مدل و مدل به درستی تعویض شده است یا خیر.

③ OUT- (گیره سیاه): قطب خروجی منفی.

④ GLED (LED قرمز): نشان می دهد که برد تست خوب نیست و نیاز به تعمیر دارد. مشکل خاص هنوز به گزارش بستگی دارد و برخی از مشکلات را می توان نادیده گرفت.

⑤ RLED (LED سبز): نشان می دهد که برد تست را پشت سر گذاشته است و نیازی به تعمیر و نگهداری نیست.

⑥ سوئیچ دنده: در مجموع 4 دنده، ولتاژ خروجی اصلی توسط این کلید کنترل می شود. مدل دنده ها عبارتند از:

دنده اول A851: A821 / A841 / A851 / A852

دنده دوم A921: A920 / A921

دنده سوم A911: A910 / A911

دنده چهارم A10: سری A10 (توجه: A1066Pro را نمی توان با این فیکسچر تست کرد)

⑦ پورت USB به TTL: کابل سفید به پین RX و کابل سیاه به پین GND متصل است.

⑧ PS_ON: به سوئیچ پایی متصل است، آن را فشار دهید تا برق فوراً تامین شود، بلافاصله آن را رها کنید تا خاموش شود. توصیه می شود که زمان پرس مداوم بیش از 3 ثانیه نباشد. هنگامی که زمان فشار مداوم به 6 ثانیه رسید، دستگاه به طور خودکار خاموش می شود تا از داغ شدن بیش از حد هش برد جلوگیری شود.

⑨ A10 IO: رابط کابل داده A10*، متصل به رابط کابل داده A10* برد هش.

⑩ سوئیچ خود قفل: هنگامی که می خواهید سیگنال را حفظ و بررسی کنید، این سوئیچ را فشار دهید، سیگنال برد (به عنوان مثال، سیگنال C سطح بالایی از یک تراشه و سطح پایین تراشه خواهد داشت) به طور منظم خروجی می شود. که هنگام اندازه گیری سیگنال راحت تر است. برد تست معمولی وقتی خوب یا بد است این سوئیچ باید روشن باشد در غیر این صورت خروجی از پورت سریال نخواهد بود.

⑪ A8-9 IO: رابط کابل داده دنده اول و دوم که پس از عبور از برد آداپتور و کابل به رابط کابل داده هش برد A8*-A920/A921 متصل می شود.

⑫ A911 IO: رابط کابل دیتا دنده سوم پس از عبور از برد آداپتور و کابل به رابط کابل دیتا برد هش A910/A911 متصل می شود.

⑬ IN (12 ولت): خروجی 12 ولت از منبع تغذیه رایانه شخصی در اینجا برای تأمین برق فیکسچر وصل می شود و هر دو اینترفیس باید به خوبی به هم متصل شوند.

مراحل:

1. USB به پورت سریال به کامپیوتر متصل می شود و انتهای فیکسچر مطابق با چرخ دنده به رابط سفید یا زرد متصل می شود.

2. نرم افزار را برای نصب درایور پورت سریال باز کنید. اگر نصب شده باشد، می توانید این مرحله را نادیده بگیرید.

3. نرم افزار پورت سریال را باز کنید، COM* مربوطه را برای شماره پورت سریال انتخاب کنید (شما می توانید شماره پورت سریال را در مدیر دستگاه مشاهده کنید)، و نرخ باود را 115200 انتخاب کنید.

4. سوئیچ را مطابق مدل در موقعیت مربوطه بچرخانید.

5. خروجی 6PIN انتهای PC به پورت ورودی فیکسچر متصل است.

6. رابط سوئیچ پایی را به PS_ON وصل کنید و سوئیچ را روی زمین قرار دهید تا منبع تغذیه را با پدال پا کنترل کنید.

7. کابل را مطابق مدل به فیکسچر وصل کنید.

8. منبع تغذیه خروجی را به منبع تغذیه برد هش وصل کنید، ابتدا - و سپس + را وصل کنید. (توجه: در صورت معکوس شدن قطب مثبت و منفی، سوزاندن جیگ و هش برد آسان است)

9. کابل را به رابط کابل هش برد وصل کنید. (طبق تجربه این مرحله باید قبل از پا گذاشتن روی برق وصل شود)

10. روی کلید پا قرار دهید. نتیجه تست در 2 ثانیه نمایش داده می شود، یک LED قرمز/سبز روشن می شود و همچنین یک صفحه نمایش Log روی نرم افزار پورت سریال وجود خواهد داشت. پس از بیرون آمدن نتیجه آزمایش، سوئیچ پایی را رها کنید (توصیه می شود که زمان فشار مداوم از 3 ثانیه تجاوز نکند، هنگامی که جیگ به مدت 6 ثانیه به طور مداوم فشار داده می شود، همچنین به طور خودکار خاموش می شود تا از داغ شدن بیش از حد هش برد جلوگیری شود) .

مشکلاتی که به راحتی می تواند منجر به سوختن وسایل شود:

1. کلید دنده باید مدل صحیح باشد.

2. اتصال بین جیگ و تخته باید صحیح باشد و نمی توان آن را به اشتباه یا معکوس کرد.

3. برد مورد آزمایش نمی تواند دارای اتصال کوتاه غیر عادی باشد و منبع تغذیه اصلی را می توان با مولتی متر اندازه گیری کرد. A10: آیا مقدار مقاومت 6 سیگنال داده (DI, RI, CI, DO, RO.CO) رابط داده غیر طبیعی است؟ A8-9 : آیا مقدار مقاومت 6 سیگنال داده (DI, RI, CI, DO, RO.CO) و 2 منبع تغذیه (1.8V, 12V) رابط داده غیر طبیعی است؟

علاوه بر این، ما همچنین باید یکی پایه خنک کننده هش برد 1800 RPM و یکی منبع تغذیه APW3++ را آماده کنیم.

پایه خنک کننده هش برد 1800RPM برای کمک به هش برد برای دفع گرما استفاده می شود.

منبع تغذیه APW3++ برای تغذیه جیگ آزمایشی استفاده می شود.

توصیه می شود از ابزار برد اتصال کوتاه سیگنال Avalon debug D برای بهبود کارایی تعمیر و نگهداری استفاده کنید. روش های قابل اجرا به شرح زیر است:
