دستگاه تست برد هش چند منظوره Avalon A320X

دستگاه تست Avalon A320X می تواند به صورت بصری محل خطا را در طول آزمایش نمایش دهد. برای تشخیص عیب ماینر سری A10، سری A11، سری A12 و A1346 مناسب است. مدل‌های تراشه‌های آزمایش‌شده شامل A3205، A3204، A3203، A3202، A3201، A3200، A3200C و غیره هستند. استفاده از این فیکسچر آزمایشی می‌تواند به استخراج‌کنندگان کمک کند تا به‌سرعت خرابی‌های هش برد را شناسایی کنند و هزینه‌ها را در طول تعمیر و نگهداری کاهش دهند.

برای تجهیزات تست دارای صفحه نمایش، نتایج آزمایش را می توان مستقیماً با کشیدن صفحه ثابت بدون اتصال به رایانه مشاهده کرد.

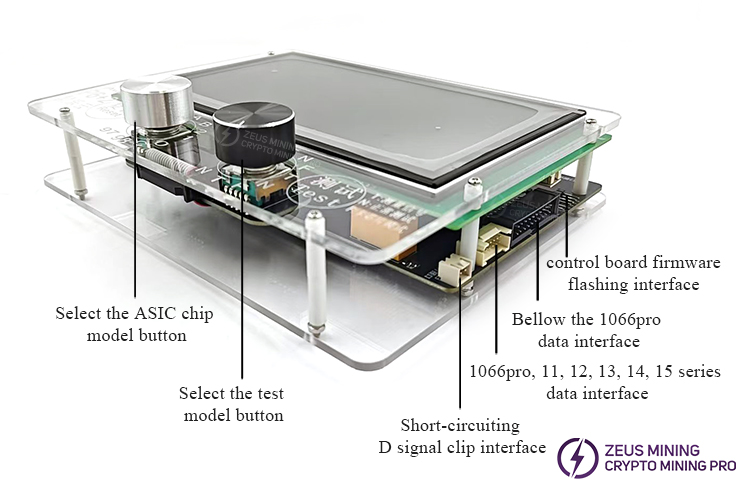

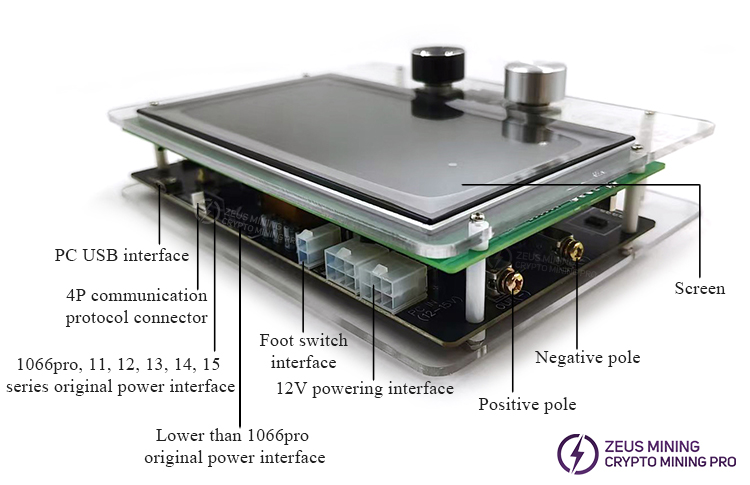

توضیحات رابط محصول:

شرح عملکرد:

1) عملکرد سوختن برد کنترل: دستگیره روی فیکسچر نیازی به انتخاب دنده ندارد. هنگام اتصال کابل داده به برد کنترل، باید اطمینان حاصل شود که تماس خوب است و ترتیب کابل معکوس نمی شود. نرم افزار مورد استفاده برای مشاهده نتایج آزمایش در رایانه باید بسته باشد, سپس نرم افزار رایت را باز کنید. پورت مربوطه را در نرم افزار رایت انتخاب کنید، که می توانید آن را در مدیر دستگاه کامپیوتر پیدا کنید.

2) سیگنال اندازه گیری T: هنگام تعمیر هش برد معیوب این چرخ دنده را انتخاب کنید. موقعیتی را که باید روی هش برد اندازه گیری کنید پیدا کنید، خودکار مولتی متر را در جای خود قرار دهید، روی کلید پا قرار دهید و پس از مشاهده نتایج تست مولتی متر، کلید پایی را رها کنید؛ موقعیت را تغییر دهید و مراحل بالا را تکرار کنید.

3) تست نرمال N: مدل تراشه مربوطه را انتخاب کنید و تست کنید که آیا هش برد نرمال است یا خیر. کلید پا باید برای مدت طولانی در طول تست فشار داده شود. قطع کردن وسط راه باعث می شود که تست خاموش شدن برق با شکست مواجه شود. اگر برد هش وصل نباشد یا سیگنال MT برد هش غیرعادی باشد، برنامه تست تا زمانی که زنگ هشدار به صدا در نیاید اجرا نمی شود.

4) F حالت تراشه اتصال کوتاه: برای سیگنال های C و CK نرمال، نتیجه تست 0 یا کمتر از تعداد تراشه ها است. پس از رسیدن به این موقعیت، گیره تراشه اتصال کوتاه را به برد هش وصل کنید (قرمز + به سیگنال D وصل می شود، مشکی - به تراشه هش برد متصل است -) متصل است، فشار دهید و نگه دارید تا تست شروع شود.مثلا شماره 10 و شماره 11 اتصال کوتاه دارند.اگر 0 یا 9 را گزارش کرد یعنی آنجا یک ناهنجاری قبل از شماره 10 است. اگر 10 را گزارش کرد یعنی چیپ قبل از شماره 10 عادی است.

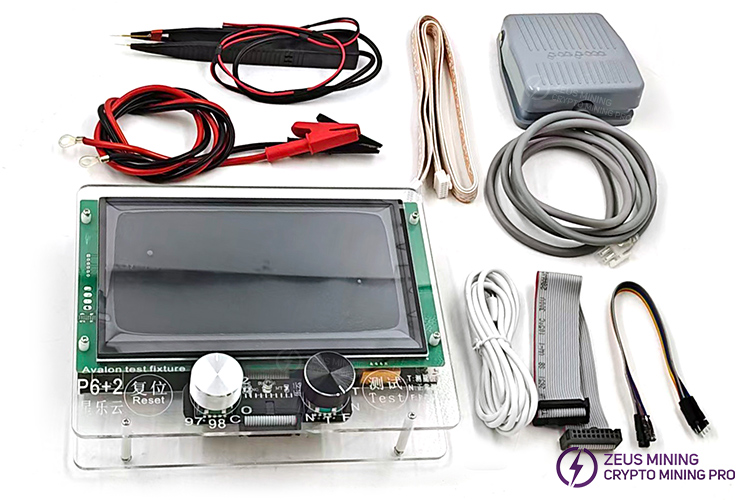

لیست محصولات:

① میزبان جیگ آزمایشی

② کابل داده 14 پین

③ Type C به USB کابل

④ کابل داده فیکسچر تست Avalon

⑤ کابل روبان برای برنامه نویسی سفت افزار برد کنترل

⑥ سوئیچ پا جیگ تست

⑦ کابل برق گیره تمساح قرمز و مشکی

⑧ گیره اتصال کوتاه سیگنال D

رندرهای آزمایشی:

① کابل فیکسچر تست: به فیکسچر تست و برد هش متصل است.

② آداپتور برق 12 ولت: از منبع تغذیه APW3+ برای تغذیه دستگاه استفاده کنید.

③ سوئیچ پا جیگ تست: برای کنترل مدار روشن/خاموش و جریان خروجی استفاده می شود.

④ و ⑤ کابل برق گیره تمساح قرمز و مشکی: الکترودهای مثبت و منفی فیکسچر تست و هش برد را به ترتیب وصل کنید.

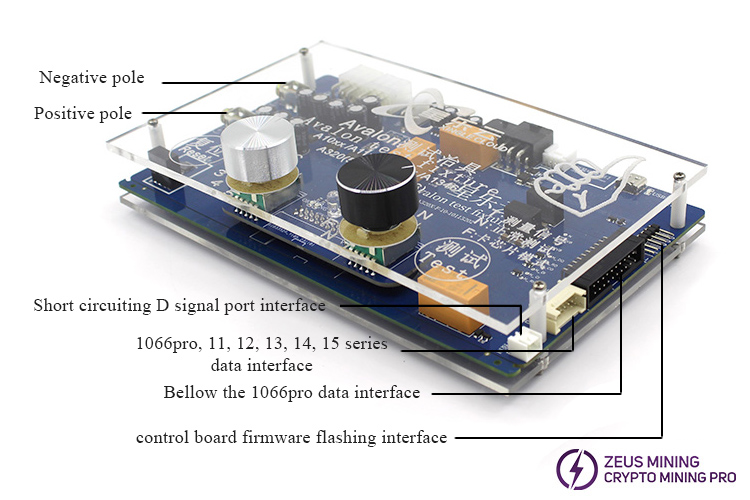

نسخه بدون صفحه نمایش تصویر محصول فیکسچر آزمایشی:

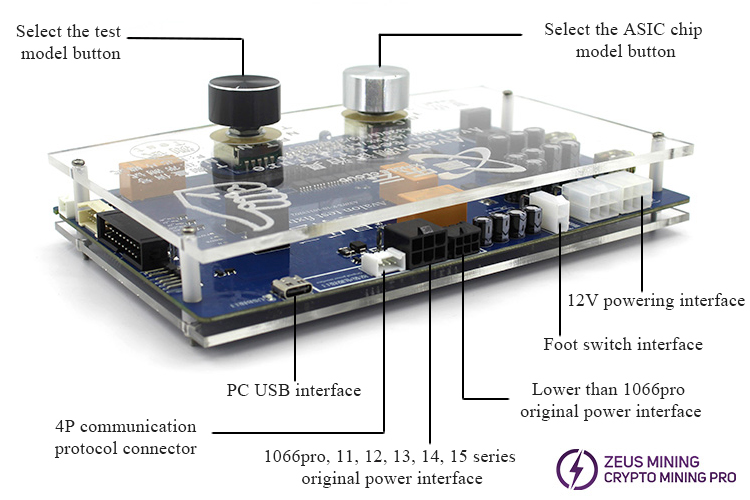

توضیحات رابط محصول:

لیست محصولات:

① میزبان جیگ آزمایشی

② کابل داده 14 پین

③ کابل داده فیکسچر تست Avalon

④ Type C به USB کابل

⑤ کابل برق گیره تمساح قرمز و مشکی

⑥ سوئیچ پا جیگ تست

⑦ کابل روبان برای برنامه نویسی سفت افزار برد کنترل

⑧ گیره اتصال کوتاه سیگنال D

رندرهای آزمایشی:

① و ② کابل برق گیره تمساح قرمز و سیاه: الکترودهای مثبت و منفی فیکسچر تست و برد هش را به ترتیب وصل کنید.

③ کابل فیکسچر تست: متصل به فیکسچر تست و برد هش.

④ آداپتور برق 12 ولت: از منبع تغذیه APW3+ برای تغذیه دستگاه استفاده کنید.

⑤ Type C به USB کابل: برای مشاهده گزارش خطا به تستر و پورت USB رایانه متصل است.

⑥ سوئیچ پا جیگ تست: کلید پایی برای کنترل روشن/خاموش مدار و جریان خروجی استفاده شده است.

معرفی عملکرد و استفاده برد هش برد چند منظوره Avalon A320X:

علاوه بر این، ما همچنین باید یکی پایه خنک کننده هش برد 1800RPM و یکی منبع تغذیه APW3++ را آماده کنیم.

پایه خنک کننده هش برد 1800RPM برای کمک به هش برد برای دفع گرما استفاده می شود.

منبع تغذیه APW3++ برای تغذیه برد هش استفاده می شود.

چگونه از فیکسچر تست برای فلش کردن سیستم عامل برد کنترل استفاده کنیم؟

تفاوت این دو جیگ در داشتن و نداشتن صفحه نمایش است اما عملکرد و پورت آنها یکی است.
